1-2KHZ 自適應直流懸掛點焊機
詳情

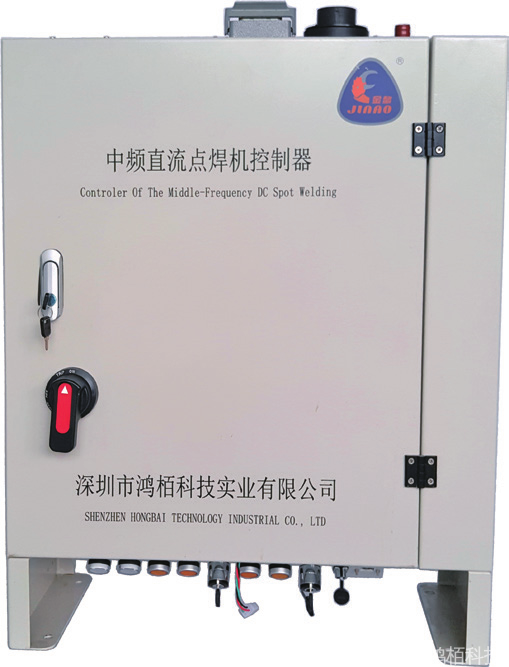

中頻焊鉗控制箱
HOLLOW ELECTRIC WELDING CONTROLLER
一千赫茲—兩千赫茲頻率的逆變直流點焊機，焊接的響應 速度為（0.5ms），比工頻（10ms）快20倍，提高了加熱速 度，減少了焊接時間。其輸出電流近似于直流，熱量集中，塑 性環成型好，焊接飛濺大大降低。焊點的焊核一致性好。該點 焊機采用了全數字電源并采用了高速DSP微處理器，信息處理 能力強；控制系統中增加了自適應功能，、自適應空間大，一 把焊鉗在一個工位可適應于不同厚度板材的焊接需求，擁有寬 廣的應用領域，可適應普通冷軋板、鍍鋅板、熱成型鋼板、高 強度板以及鋁板的焊接。
該產品的技術創新點在于：
1、變壓器體積小，重量輕，不但實現了變壓器和焊鉗的一體化，也有 利于減輕機器人焊鉗的整體重量。
2、焊機控制器增加自適應系統，一把焊鉗可以在同一工位焊接多種不 同厚度的焊點。
3、焊鉗伺服電動缸可采用本公司研制的中空電機，也可以采用由機器 人廠家提供電機的電動缸。 中空電機采用行星滾柱絲杠，其使用壽命是普通滾珠絲杠的5-10倍。 我公司生產的電動缸結構設計合理，噪音低，剛性強，使用壽命長，維護 簡單，還可以減輕焊鉗重量和體積。
4、獲得多項外觀專利的機器人焊鉗本體，采購航空鋁加工，剛性好，
強度高，變形量小，對提高焊接質量，起到了很好的保障作用。
5、焊接主機與機器人通訊可適用多種通訊協議，也可根據用戶要求，
配置個性化通訊模塊。
6、焊鉗可與本公司生產的工業機器人連接，也可以與發那科、安川、
庫卡、ABB、新松、埃夫特、廣州數控等國內外各種機器人連接。
主要參數表 TECHNICAL DATA
規格型號 技術參數 DB3-80 DB3-105 DB3-135 DB3-175 備注 輸入電壓 U
1N（V） 380VAC ±10% 380VAC ±10% 380VAC ±10% 380VAC ±10% 空載直流輸出電壓U
2d（V） 8.7 8.7 9.7 9.7 參考 連續輸出電流I
2P（kA） 4.5 5.8 6.7 8.7 持續視在功率S
P（kVA） 36 47 60 78 額定視在功率S
20（kVA） 81 105 135 176 額定持續率X（%） 20 20 20 20 變壓器初次級變比N 60 60 54 54 絕緣耐熱等級 F F F F 短路輸出電流I
2CC（kA） 13 16 19 25 參考 防護等級（變壓器一次） IP54 IP54 IP54 IP54 額定水流量Q(L/min) 12 13 14 16 額定水流壓力差 0.15 0.15 0.15 0.15 焊鉗重量m(kg) 80 90 100 110 參考 額定負載電流I
2R（kA） 10 13 15 19.5 參考
